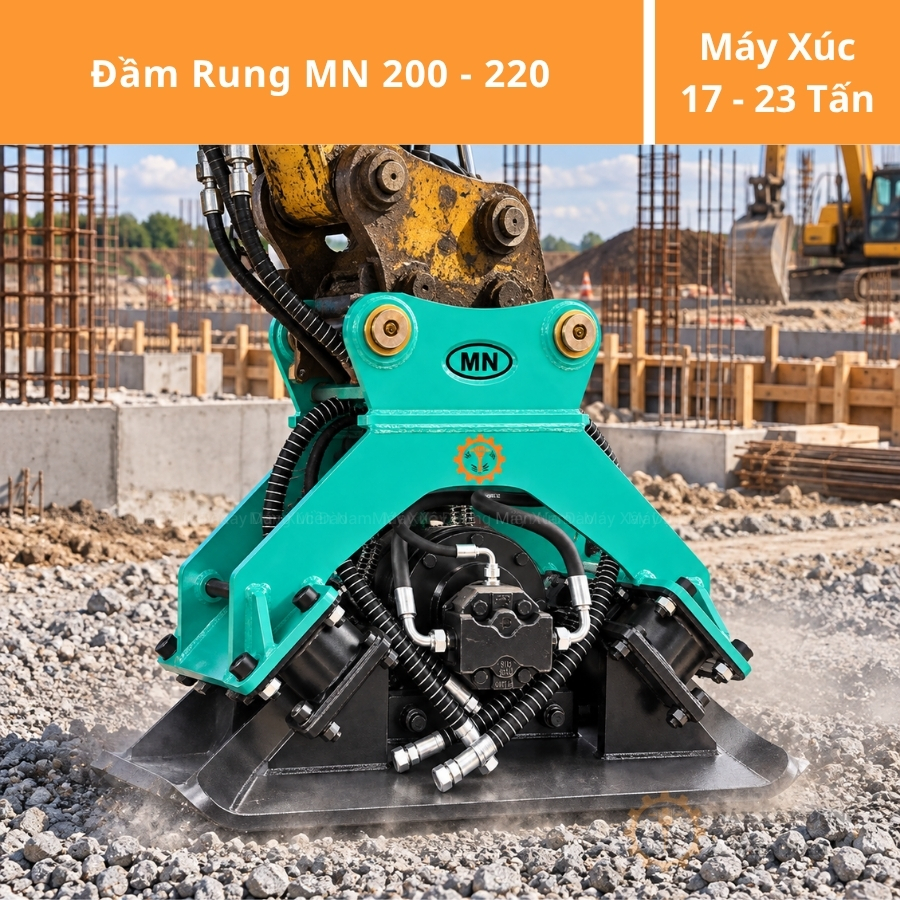

Đầm Rung MN Máy 200 – 220 (MN-08) – Lực Đầm 15 Tấn Cho Máy Xúc

Trong các công trình thi công nền đường, san lấp mặt bằng, xây dựng hạ tầng và gia cố nền móng, việc lựa chọn thiết bị đầm phù hợp đóng vai trò quan trọng đối với tiến độ và chất lượng thi công. Đặc biệt, với những công trình sử dụng máy xúc cỡ 200–220, việc tận dụng hệ thống thủy lực sẵn có để vận hành thiết bị đầm giúp tối ưu khả năng làm việc của máy.

Đầm rung MN máy 200 – 220, còn được gọi là đầm rung MN-08 hoặc đầm rung máy xúc 08, là dòng phụ kiện thủy lực được thiết kế cho nhóm máy đào có trọng lượng vận hành khoảng 17–23 tấn.

Sản phẩm sở hữu lực đầm công bố lên đến 15 tấn, tốc độ rung 2.000 vòng/phút và tấm đế kích thước 1.350 × 900 mm, đáp ứng nhu cầu đầm nền tại nhiều hạng mục công trình dân dụng và công nghiệp.

Đầm rung MN máy 200 – 220 là gì?

Đầm rung MN máy 200 – 220 là thiết bị đầm tấm thủy lực được lắp trực tiếp lên đầu cần máy xúc, thay thế vị trí của gầu đào để thực hiện công việc đầm đất, cát, cấp phối và các loại vật liệu san lấp phù hợp.

Dòng sản phẩm này được gọi theo dải máy xúc sử dụng, bao gồm các dòng máy đào cỡ 200, 210 và 220. Ngoài tên gọi trên, thiết bị còn được biết đến với tên đầm rung thủy lực MN-08 hoặc đầm rung máy xúc 08.

Nguyên lý hoạt động dựa trên nguồn dầu thủy lực từ máy xúc. Khi dầu được cấp vào mô tơ, cơ cấu tạo rung vận hành và truyền dao động xuống tấm đế thép. Quá trình này giúp sắp xếp lại các hạt vật liệu, giảm khoảng rỗng và tăng độ chặt của lớp nền.

Nhờ khả năng điều khiển bằng cần máy xúc, thiết bị đặc biệt hữu ích tại các vị trí mà xe lu hoặc máy đầm thông thường khó tiếp cận.

Thông số kỹ thuật đầm rung thủy lực MN-08

Dưới đây là bảng thông số kỹ thuật của dòng đầm rung MN máy 200–220 theo dữ liệu sản phẩm ARS-08.

Với trọng lượng thiết bị 900 kg và lực đầm công bố 15 tấn, đầm rung MN-08 được định hướng cho các hạng mục thi công yêu cầu thiết bị có kết cấu chịu lực lớn.

Đặc biệt, tấm đế rộng 900 mm, dài 1.350 mm và dày 28 mm tạo diện tích tiếp xúc đáng kể với nền đất, hỗ trợ phân bố dao động trong quá trình đầm.

Lưu lượng dầu yêu cầu từ 120–170 lít/phút cùng áp suất làm việc 150–200 kg/cm² là những thông số quan trọng cần đối chiếu khi lựa chọn máy xúc và cấu hình đường dầu phụ.

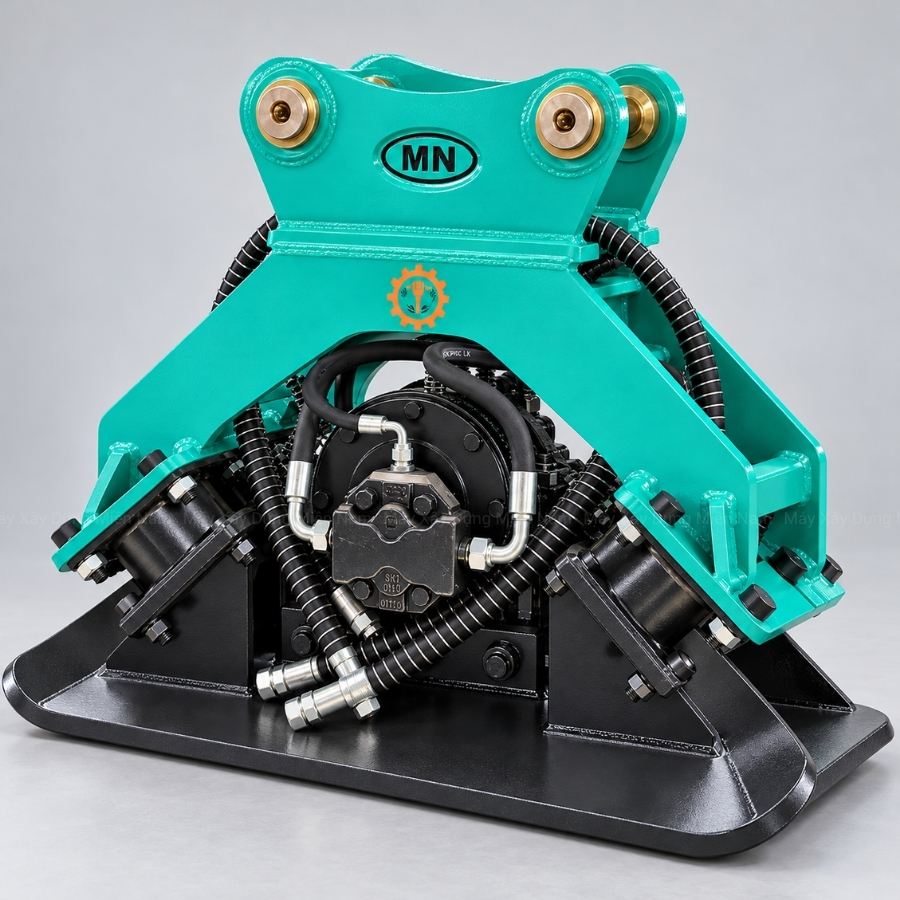

Cấu tạo đầm rung MN-08 cho máy xúc 200 – 220

Đầm rung thủy lực MN-08 được cấu thành từ nhiều bộ phận cơ khí và thủy lực, phối hợp để tạo lực rung và truyền năng lượng xuống nền.

Khung thép chịu lực

Khung chính có nhiệm vụ liên kết bộ đầm với đầu cần máy xúc, đồng thời chịu tải trọng và dao động phát sinh trong quá trình vận hành.

Kết cấu khung cần đảm bảo khả năng chịu lực, độ cứng và sự ổn định tại các vị trí liên kết. Những vùng chịu tải lớn thường được gia cường bằng bản thép và mối hàn.

Mô tơ thủy lực và cơ cấu tạo rung

Mô tơ tiếp nhận dòng dầu áp suất từ máy xúc và chuyển đổi năng lượng thủy lực thành chuyển động quay.

Chuyển động này dẫn động cơ cấu lệch tâm, tạo dao động truyền xuống tấm đầm.

Đối với dòng MN-08, tốc độ rung được công bố ở mức 2.000 vòng/phút, tương ứng khoảng 33,3 vòng/giây của cơ cấu quay.

Hệ thống giảm chấn

Các bộ phận giảm chấn được bố trí nhằm hạn chế sự truyền rung trực tiếp từ cụm đầm lên khung liên kết và cần máy xúc.

Tình trạng của bộ giảm chấn ảnh hưởng đến độ ổn định của thiết bị, vì vậy cần kiểm tra thường xuyên trong quá trình vận hành.

Hệ thống ống dầu thủy lực

Đường ống dẫn dầu kết nối mô tơ rung với hệ thống thủy lực phụ của máy xúc.

Các ống dẫn và đầu nối cần đáp ứng áp suất làm việc, được bố trí phù hợp để hạn chế kéo căng hoặc gập khi đầu cần thay đổi góc làm việc.

Tấm đế thép dày 28 mm

Tấm đế của đầm rung máy xúc 08 có kích thước 1.350 × 900 × 28 mm.

Đây là bộ phận trực tiếp tiếp xúc với bề mặt thi công, tiếp nhận dao động từ cơ cấu rung và truyền xuống lớp vật liệu bên dưới.

Ưu điểm nổi bật của đầm rung MN máy 200 – 220

Lực đầm công bố 15 tấn

Lực đầm là một trong những thông số đáng chú ý của dòng MN-08.

Với mức lực đầm công bố 15 tấn, thiết bị được định hướng sử dụng cho những hạng mục san lấp và gia cố nền cần khả năng tạo lực rung lớn.

Tuy nhiên, độ chặt đạt được thực tế còn phụ thuộc vào loại đất, chiều dày lớp đầm, độ ẩm, thời gian đầm và quy trình thi công.

Mặt đầm rộng, phù hợp thi công nền

Tấm đế dài 1.350 mm và rộng 900 mm giúp thiết bị bao phủ diện tích tiếp xúc lớn trong mỗi vị trí làm việc.

Thiết kế này phù hợp với công việc đầm nền đường, nền công nghiệp, khu vực san lấp và những vị trí cần đầm bằng máy xúc.

Tận dụng máy xúc hiện có

Thay vì sử dụng thêm một thiết bị đầm độc lập, nhà thầu có thể lắp đầm rung thủy lực MN-08 lên máy đào đang hoạt động tại công trường.

Máy xúc sau khi thực hiện công việc đào hoặc san đất có thể chuyển sang công đoạn đầm nền bằng cách thay đổi phụ kiện.

Tiếp cận vị trí khó thi công

Nhờ khả năng điều khiển của cần máy xúc, đầm rung có thể được đưa tới các khu vực như rãnh sâu, chân taluy, mép nền đường hoặc khu vực có không gian hạn chế.

Đây là ưu điểm đáng chú ý so với những loại xe lu có kích thước lớn.

Đầm rung MN-08 phù hợp với những mẫu máy xúc nào?

Dòng đầm rung MN máy 200 – 220 được thiết kế hướng tới nhóm máy đào có trọng lượng vận hành khoảng 17–23 tấn.

Trong nhóm này có nhiều mẫu máy xúc của các thương hiệu lớn như Caterpillar, Kobelco và Volvo Construction Equipment.

Một số model có thể tham khảo khi lựa chọn cấu hình lắp đầm gồm:

• Caterpillar 320: trọng lượng vận hành khoảng 22,6 tấn.
• Kobelco SK200-10: trọng lượng vận hành khoảng 20,7–21,6 tấn, tùy cấu hình.
• Kobelco SK210LC-10: trọng lượng vận hành khoảng 21,1–22,1 tấn ở các cấu hình được hãng công bố.
• Volvo EC220E: một số cấu hình có trọng lượng nằm trong dải 17–23 tấn.

Những mẫu máy trên thuộc nhóm máy đào phổ biến trong thi công nền móng, san lấp, xây dựng đường giao thông và hạ tầng kỹ thuật.

Tuy nhiên, để lắp đầm rung máy xúc 200 hoặc đầm rung máy xúc 220, cần đối chiếu chính xác các yếu tố kỹ thuật:

• Trọng lượng vận hành và cấu hình máy.
• Kích thước chốt gầu, khoảng cách tai gá.
• Lưu lượng và áp suất đường dầu phụ.
• Kích thước đầu cần và cơ cấu liên kết.
• Khả năng kiểm soát lưu lượng dầu cấp cho mô tơ rung.

Việc lựa chọn đúng cấu hình giúp thiết bị làm việc ổn định và hạn chế phát sinh tải trọng không phù hợp lên hệ thống thủy lực.

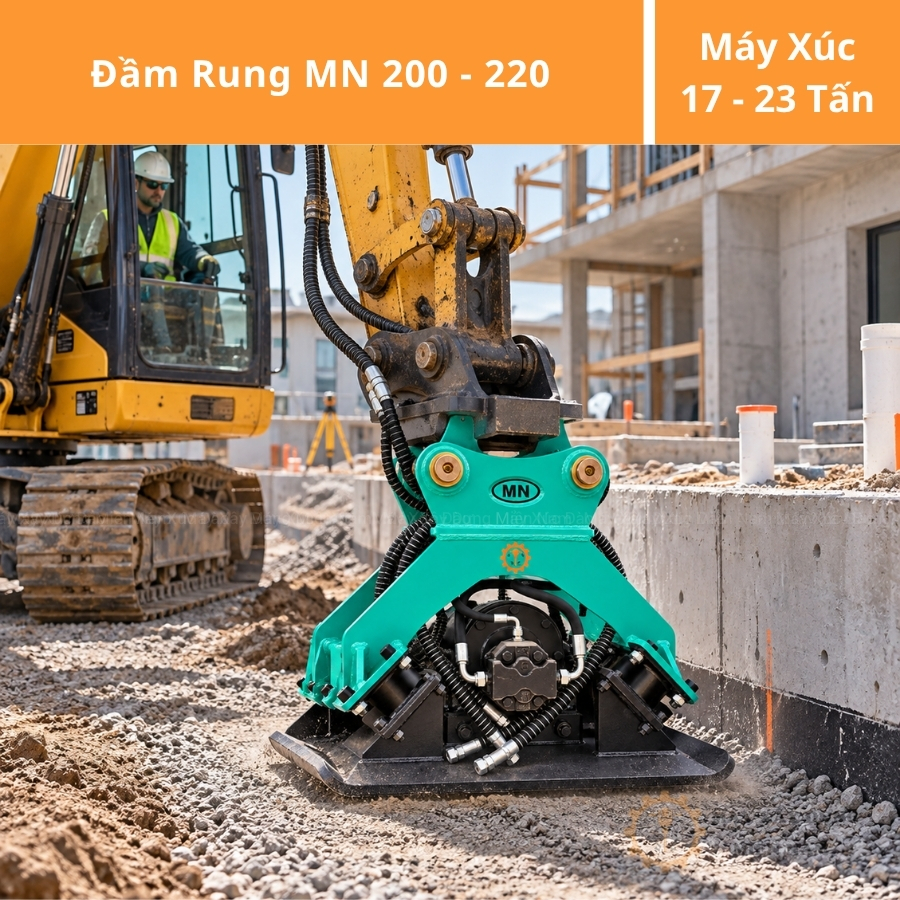

Ứng dụng của đầm rung MN máy 200 – 220 trong công trình

Đầm nền đường giao thông

Trong thi công đường, đầm rung MN-08 có thể hỗ trợ đầm các lớp vật liệu nền và cấp phối tại những khu vực phù hợp, đặc biệt là mép đường hoặc vị trí khó bố trí xe lu.

Đầm nền móng nhà xưởng

Với mặt đầm kích thước lớn, thiết bị có thể được sử dụng trong các hạng mục san lấp và đầm nền trước khi triển khai những công đoạn thi công tiếp theo.

Đầm rãnh và hạ tầng kỹ thuật

Tại các công trình đường ống, cấp thoát nước hoặc hạ tầng ngầm, đầm rung gắn máy xúc 20 tấn giúp người vận hành đưa thiết bị tới những khu vực có cao độ khác nhau.

Đầm đất khu vực taluy

Máy xúc có thể điều chỉnh vị trí cần để đưa mặt đầm tới những khu vực mép taluy hoặc địa hình khó tiếp cận.

Quá trình thực hiện cần lựa chọn vị trí máy đứng ổn định và kiểm soát hướng tác động của lực rung.

Đầm vật liệu san lấp

Sau khi vật liệu được san thành từng lớp, thiết bị có thể hỗ trợ công đoạn đầm nhằm tăng độ ổn định của nền trước khi tiếp tục thi công.

Lưu ý khi sử dụng đầm rung thủy lực MN-08

Để duy trì khả năng vận hành, cần kiểm tra hệ thống thủy lực và các chi tiết liên kết trước mỗi ca làm việc.

Đặc biệt chú ý đường ống dầu, đầu nối, bu lông, chốt liên kết, hệ thống giảm chấn và tấm đế.

Đối với dòng MN-08, thông số cấp dầu cần phù hợp với dải lưu lượng 120–170 lít/phút và áp suất làm việc 150–200 kg/cm².

Không nên tự ý tăng áp suất hoặc lưu lượng vượt mức thiết kế để cố gắng tăng lực rung.

Trong quá trình đầm, cần duy trì mặt đế tiếp xúc ổn định với nền, tránh ép lệch góc hoặc sử dụng thiết bị để cạy, kéo vật liệu.

Đặc biệt, nếu công trình có yêu cầu hệ số đầm chặt K, chất lượng lớp nền vẫn phải được đánh giá theo quy trình thí nghiệm và tiêu chuẩn nghiệm thu áp dụng.

Mua đầm rung MN máy 200 – 220 ở đâu?

Khi lựa chọn đầm rung MN máy 200 – 220, khách hàng cần quan tâm tới khả năng tương thích với máy đào, cấu hình mô tơ thủy lực, kích thước chân lắp và chất lượng các bộ phận chịu lực.

Tại Máy Xây Dựng Miền Nam, khách hàng có thể tham khảo dòng đầm rung MN-08 cùng những thiết bị công trình và phụ kiện đầu cần máy xúc khác.

Để xác định cấu hình phù hợp, khách hàng nên cung cấp hãng máy, model máy xúc, hình ảnh đầu cần, kích thước chốt và thông số hệ thống thủy lực.

Đầm rung thủy lực MN-08, với lực đầm công bố 15 tấn và thiết kế dành cho nhóm máy xúc 17–23 tấn, là một phương án đáng cân nhắc cho các nhà thầu cần mở rộng khả năng đầm nền của máy đào cỡ 200–220.

Liên hệ Máy Xây Dựng Miền Nam để được tư vấn cấu hình và nhận báo giá đầm rung MN-08 theo model máy xúc đang sử dụng.

Câu hỏi thường gặp về đầm rung MN-08

Đầm rung MN máy 200 – 220 và MN-08 có khác nhau không?

Theo cách đặt tên sản phẩm này, MN 200–220 và MN-08 là hai tên gọi của cùng dòng thiết bị hướng tới nhóm máy xúc cỡ 200–220.

Đầm rung MN-08 có lực đầm bao nhiêu?

Theo bảng thông số sản phẩm ARS-08, thiết bị có lực đầm công bố 15 tấn, trọng lượng bản thân 900 kg và tốc độ rung 2.000 vòng/phút.

Đầm rung máy xúc 08 dùng cho máy bao nhiêu tấn?

Dòng thiết bị này hướng tới nhóm máy xúc có trọng lượng vận hành khoảng 17–23 tấn.

Kích thước mặt đầm MN-08 là bao nhiêu?

Tấm đế có kích thước 1.350 × 900 × 28 mm, tương ứng chiều dài 1.350 mm, chiều rộng 900 mm và độ dày 28 mm.

Đầm rung MN-08 cần lưu lượng dầu bao nhiêu?

Thiết bị có dải lưu lượng dầu công bố 120–170 lít/phút và áp suất làm việc 150–200 kg/cm². Khi lắp đặt cần thiết lập đường dầu phù hợp với thông số thiết bị.
